- Podłączenie prądu musi być wykonane przez certyfikowanego elektryka
- Kable przyłączeniowe muszą być odłączone od zasilania w momencie montażu
- Podłączenie wody powinno być wykonane przez certyfikowanego hydraulika
Przed rozpoczęciem montażu należy uważnie przeczytać instrukcję montażu.
1).

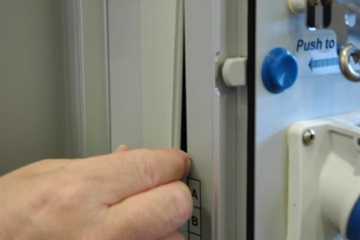

Naciśnij niebieski przycisk, aby otworzyć drzwi.
2).
Odkręć dwie śruby w plastikowej pokrywie przedniej.
3).
Zdejmij białą osłonę zakrywającą bezpieczniki.
4).

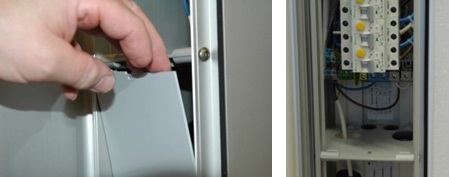

Teraz można zdjąć górną plastikową osłonę, pociągając ją od góry i w dół.
5).
Dolną pokrywę zdejmujemy wkładając śrubokręt w przeznaczone do tego wycięcie i pociągając.
6).
Wyciągnij, aż poluzuje się na tyle, aby można było ją usunąć (pociągnij od góry i w dół).
7).

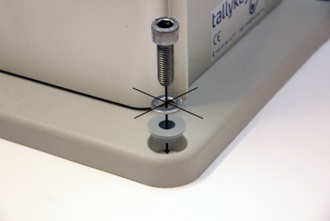

Podkładki zabezpieczające muszą być zamontowane za pomocą śrub (łeb imbusowy M8 DIN912) i BEZ podkładek metalowych (jak pokazano na rysunku).
UWAGA!

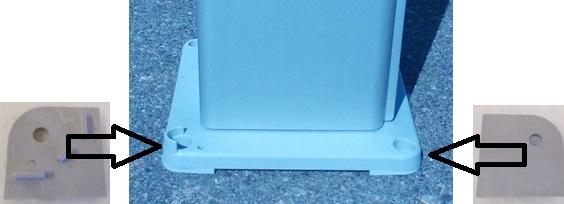

Postument musi być zamontowany na równej powierzchni. Zalecamy użycie 4 podpór 59-272 pod dolną podstawą (patrz rysunek).
8).
Teraz można podłączyć prąd i wodę.
9).
10).

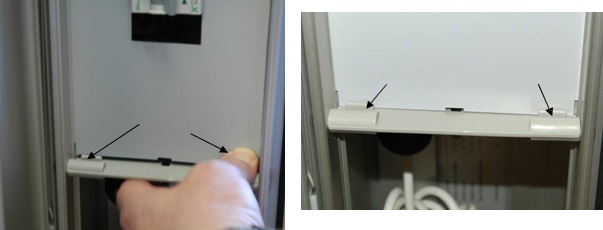

Po ponownym zamontowaniu umieść dolną część plastikowej osłony w rowku.
11).

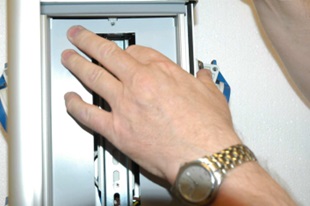

Następnie dociśnij plastikową osłonę do góry.
12).
Dolną przednią pokrywę również wsuwamy w rowek i na miejsce.
13).
Podobnie jak górną pokrywę, tę również wsuwamy na miejsce ruchem w górę.
14).
Plastikową osłonę przednią montujemy ponownie za pomocą dwóch śrub.
